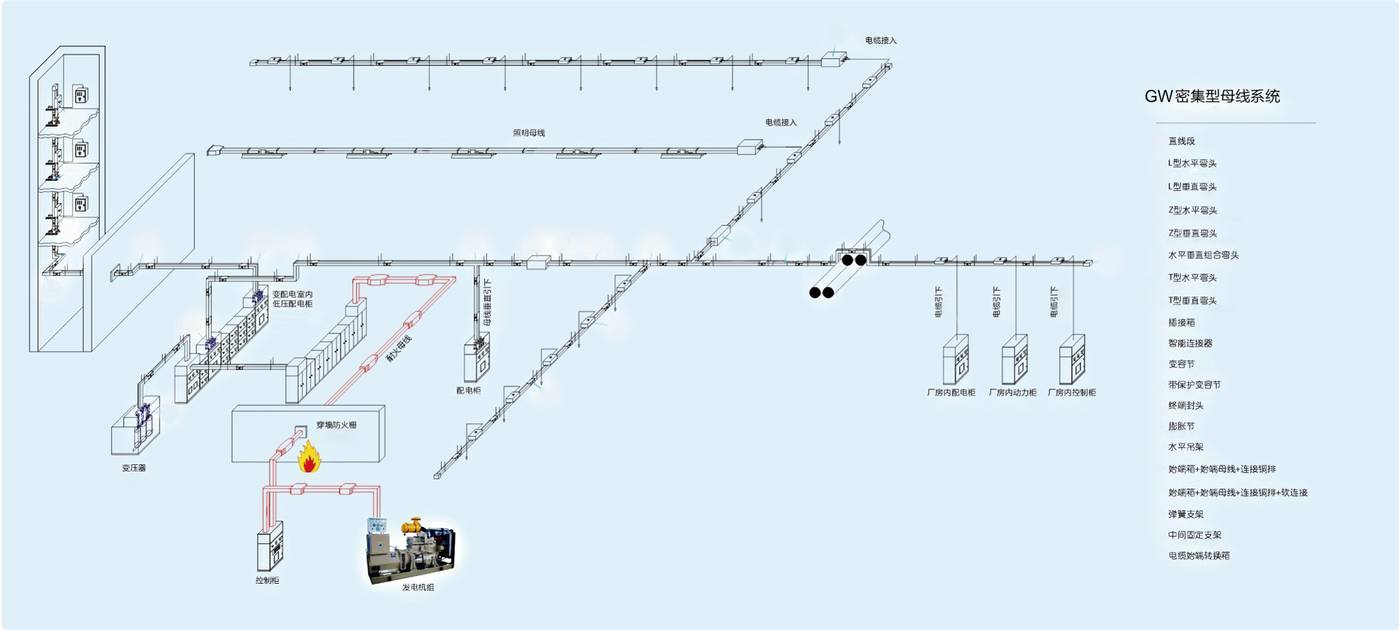

GW密集型母線系統
隨著現代化工程設施和裝備的涌現，各行各業的用電量迅增，尤其是眾多的高層建筑和大型廠房車間及高科技產業的出現，傳統電纜已不能滿足大電流輸送的要求，多路電纜的并聯使用給現場安裝施工連接帶來了諸多不便，母線槽作為一種新型配電產品由此應運而生，從而使得它取代常規的電纜鋪設系統，它具有電纜無可比擬的優點:安裝快捷、散熱性好、超負載能力強、配電靈活、占用空間小、使用壽命長(高達40年以上)、環保安全可靠等特點。
作為國內母線槽產品生產、研發及銷售的專業化高科技企業，我們的產品系列齊全，符合中國GB和國際電工委員會IEC及美國UL等相關產品標準，在高層建筑樓宇、大型商業廣場、高科技廠房、汽車制造、數據中心、金融、通信、電子產業、機場、會展中心、軌道交通、石化、醫院、智慧城、云計算機中心、電網等各種應用領域獲得了廣泛認可。國為母線正引領電能傳輸領域一次革命，為世界輸送穩定、安全、優質電力。
系統概述
GW系列低阻抗密集型母線槽采用典型Sandwish結構,導體排列緊密，整體散熱,結構緊湊,空間占用更小,是一種安全可靠的配電系統.產品防護等級可根據用戶需求最高達至IP66。適用于三相三線制、三相四線制、三相五線制(外殼做PE)、三相五線制(PE)截面為相線的一半)，頻率50-60HZ，額定工作電壓至690V，額定絕緣電壓至1000V，額定工作電流250-6300A的供電系統。具有穩定可靠、配電效率高、散熱好、電壓低、耐機械沖擊和安裝便捷等特點。
GW系列低阻抗密集母線槽可廣泛應用于大型商業廣場、樓盤、體育館、醫院、工業廠房等項目中，作為大電流的高效輸配電系統。全弱磁鋁合金外殼的設計不僅降低了母線槽的自身重量，充分考慮了豎井安裝時對母線槽的高穩定性要求，提高了系統的可靠性和適用性，而且大大降低了因大電流渦流和磁帶損耗對母線槽系統造成的影響。
GW系列低阻抗密集母線槽采用全新兩片/四片設計結構，可選的“3M”粉末絕緣處理方式，顛覆了傳統母線槽的設計理念，優雅經典地設計和精良的制作為用戶奉獻高品質的新一代母線產品。
產品技術特點

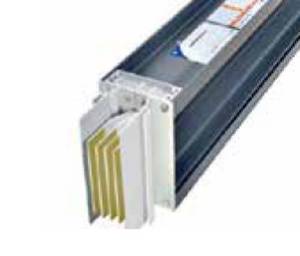

“三明治”結構

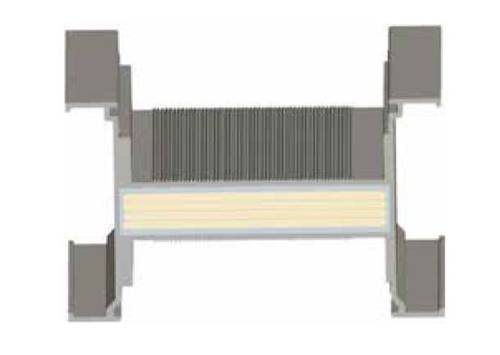

采用極其緊湊的“三明治”Sandwich結構，導體母排全長緊密排列，母線整體外殼采用全新的“四片式”，產品機械強度高、重量輕、高防護、密封性好、防煙囪效應、整體散熱性能佳，具有更低的溫升值，體積小，結構緊湊，寬度只有125mm，大大節省建筑物空間，又具有良好的電氣特性。

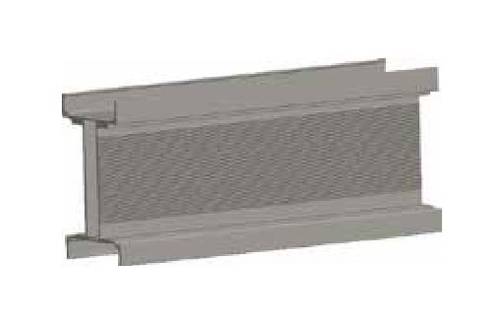

全封閉鋁鎂合金外殼
全封閉密封結構，極大地提高了母線的防護性能，杜絕了灰塵及水在母線內的積聚;
“三明治”結構的導體，配合全封閉散熱片式外殼，共同形成了整體極佳的散熱傳播途徑，散熱效果優越;
采用優質鋁鎂合金，全弱磁材料，防電磁干擾，有效降低了電流渦流磁滯損耗對母線系統造成的影響;
具有較高的機械強度，較強的動穩定能力，防護等級高，耐腐蝕和耐短路電流能力強，低阻抗等特性;
外殼表面采用“3M”靜電粉末噴涂，通過1200h及以上的鹽霧試驗，增大了散熱表面積，具有優秀的耐腐蝕性能;
鋁美合金外殼在海洋性氣候、潮濕度大、鹽霧大的環境中使用更具其優越性，散熱性能是鋼制外殼導熱能力的三倍;
母線外殼采用優質電電氣級別的鋁材，外殼整體可作接地線，電阻≤0.007Ω，具有超過50%(實際相當于100%)以上的等效接地容量標準，電阻小、阻抗低，是良好的接地導體，保障了設備系統及人身安全系數。
高品質導體
GW母線導體采用高純度電解銅,矩形銅排含銅量達到99.95%以上,電阻率p≤0.01777(Q-mm'/m)，導電率高達98%以上，符合ASTMB152-97及GB5585.1-3標準。導體表面可根據客戶要求鍍錫(或鍍銀)處理，抗氧化腐蝕能力強，降低了接觸電阻，使其電接觸性能完全達到高標準要求。
GW母線系統由于采用高品質的銅或鋁導體及國際領先的全新產品結構設計,因此具有低電壓降和低線路損耗的優點;
GW母線鋁導體,電阻率p≤0.029(Ω·mm/m)導電率大于61%,表面鍍錫前采用國際先進的三道特殊高科技工藝處理,確保鋁導體抗氧化腐蝕能力,進一步提高了鋁導體的導電性能;
GW母線也可采用合金導體,以高純度電工用鋁排為主體,接頭部位采用高科技分子滲透銅覆鋁技術。
鋸切導體工藝
高速鋸切，切口光滑無毛刺，鋸切精度高，確保截面端口的平整性，降低了母線接頭溫升。
杜邦-高性能絕緣材料
導體母排采用杜邦公司B級(130℃)的聚酯薄膜(Mylar)作為絕緣材料整體包裹，阻燃性能符合UL94標準要求，無任何毒性，是一種安全環保的無鹵絕緣材料;母線相與相間達到6層絕緣，單層耐壓10000V以上，是國際IEC協會推薦使用的專業電氣絕緣材料，極大地提供了母線的絕緣強度和抗沖擊強度，絕緣材料散熱性較好極大地提高了母線槽的安全性能。
所有產品在出廠前全部通過交流3750V高壓測試，確保100%合格的產品交給用戶。

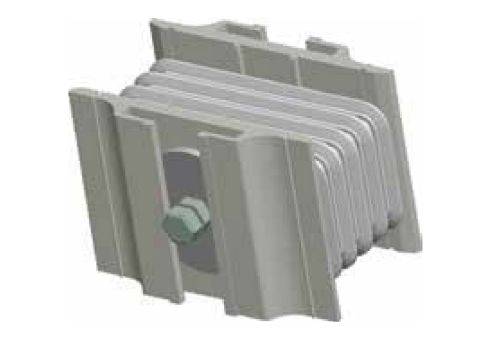

智能連接器
連接器采用活動式設計，輔助碗形錳鋼彈性墊圈將壓力均勻的分散在接觸面上，采用雙面搭接并增大搭接導體的截面，有效降低了接觸電阻，確保具有良好的載流性能;絕緣隔板的邊緣增加凹凸溝槽，增大了爬電距離，電氣連接安全可靠;

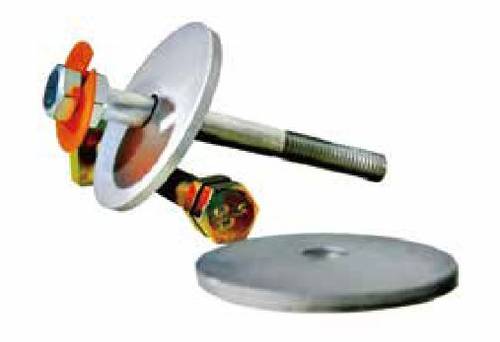

采用智能雙頭力矩記憶螺栓緊固，螺栓具有力矩控制和指示功能，安裝時僅需使用19mm(3/4")普通扳手將第一個螺頭旋緊直至紅色指示標牌自然脫落，表示力矩已經達到規定值(緊固力矩標準值65±5N.m)，方便檢查螺栓，并可以在拆裝、維護時重復使用(重復使用時請使用自帶力矩值扳手進行緊固);
在母線連接器處，對接銅排具有±7mm的伸縮空間，為母線在熱脹冷縮的情況下提供足夠的自動補償余量，使得GW母線系統在應用中一般無需安裝特殊的膨脹節單元;
連接器外側板鋁合金型材帶防護型散熱結構，加強了連接單元的機械強度及接頭散熱及防護性能;
智能監控系統
獨特的智能溫度指示貼片確保了系統接頭在溫度超過規定值70℃時可以提醒及時檢修維護，確保系統更安全、更方便;
母線外殼采用優質電電氣級別的鋁材，外殼整體可作接地線，電阻≤0.007Ω，具有超過50%(實際相當于100%)以上的等效接地容量標準，電阻小、阻抗低，是良好的接地導體，保障了設備系統及人身安全系數。

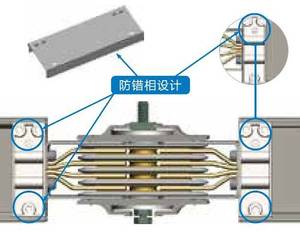

段間連接防錯相裝置
機械式防錯相裝置，避免人工的方法來識別和確認相序,有效的杜絕了人為因素造成的錯裝。
安裝工人即使出現粗心大意，也不能把相位不同的兩段母線槽連接成功，具有固定位引導功能。
獨有的連接端可插入槽,增大了接頭的散熱面積,并具有防護定位功能,同時確保并充分考慮連接部位來自導體熱脹冷縮產生的各方向的膨脹系數要求。
插接口裝置
插入式母線槽提供插接口以便安裝插接箱進行電源分流，插口設置靈活可單面設置也可雙面設置插口，插接口之間的間距最小每隔500mm。用戶可根據實際情況預留插接口，以便在設備負載增加或更換位置時使用，為用戶提供安全可靠及便利的用電環境;
母線槽插接口處導體不打彎，全長密集型，低阻抗;
帶插接裝置的母線槽插接口處防護等級為IP54;
母線外殼作PE線時,插口處配內置鋁外殼翻邊外折作專用PE線與插接箱可靠接地連接,保證了接地系統連續能力;
插口模制防護蓋板可防止手指無意接觸導電體;插口內設有保護裝置，只有插人插接箱時方可打開，進一步保證操作安全。
母線插接箱
插接箱有兩種操作機構即采用轉動曲柄式和旋轉式手柄操作，旋轉手柄可以安裝在箱體門板上;轉動曲柄式母線插接箱帶輔助推進機構，插接箱體均設有明確的分、合閘指示，能有效防止錯相安裝;在正常通電狀態下，插接箱無法打開，配備安全聯鎖功能。
插接爪采用更加穩固可靠的T型結構帶高彈性錳鋼片的雙金屬結構直接與母線導體T排插接，插接爪接觸面全部鍍銀處理，確保合適的接觸力矩和較小的接觸電阻。
插接箱內元器件型號配置可根據客戶要求進行配置;可選擇負荷開關加熔斷器方式，或安裝3極或4極斷路器對負載進行保護，斷路器配置可由用戶自行選擇，包括分勵脫扣、熱磁脫扣、分斷能力、漏電保護模塊或預留消防漏電報警傳感器等安裝位置等我們將按照用戶的需求提供系統功能標準配置。

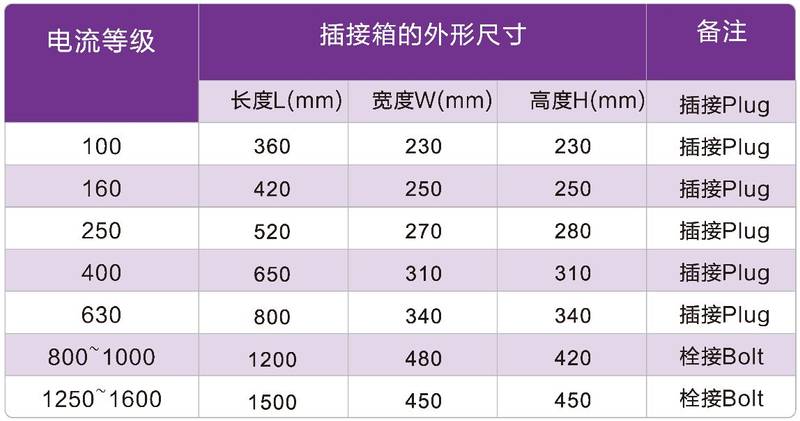

插接箱外形尺寸（見下表）
注:表中尺寸是根據國內常規斷路器尺寸確定的，具體情況下的插接精尺寸會根據內部配置有所調整。非標尺寸和大電流等級的插接箱請另與廠家聯系定制。
